Interfaces de disco duro

¿Qué es una interfaz de disco duro?
Es el punto de conexión del dispositivo con el punto de conexión de la placa base, este debe conectar con el bus de comunicaciones por el que circula la información entre los distintos elementos de un ordenador.

Tipos de interfaz:
- Interfaz serie: transmite los datos bit a bit.
- Interfaz paralelo: transmite los datos de palabra en palabra, el tamaño de la palabra lo marca el procesador (antiguos:8,16,32/actuales:64)

IDE:
Identifica un tipo de interfaz comúnmente conocido como ATA o PATA (paralelo ATA), este tipo de interfaz está pasando a un segundo plano, después de ser la más usada. IDE es una interfaz que utiliza un cable plano de 80 hilos, con un conector de 40 pines. También se caracteriza porque en cada conector IDE, podemos poner 2 dispositivos.

Resultado de imagen de bus ide con nombres
-Negro: Slave
-Azul: Principal
-Blanco: Master

Conectores en un disco PATA:
Resultado de imagen de conectores en un disco PATA (alimentacion , jumpers e IDE)


SATA:
Este tipo de interfaz es un Serial ATA, comenzaron en el año 2000 con una velocidad de 150mb/segundo, y han llegado con el SATA 3 a 600mb/segundo, aunque no existe ninguna interfaz universal. El SATA consta de 7 pines.

Resultado de imagen de cable sata conector













SCSI:
Interfaz utilizada en el ámbito más profesional.

Resultado de imagen de scsi Resultado de imagen de tarjeta adaptadora de disco duro scsi

Otras interfaces:
-PCIE 4.0:
Las tecnologías evolucionas, y se mejoran , el conector SATA solucionó muchos problemas en su momento, y nos trajo alegrías , como para poder prescindir de los voluminosos IDE, que tan desordenado aspecto daban dentro de las cajas.Sin embargo, este conector, ya se queda corto y están emergiendo nuevas interfaces, como la PCIE 4.0 para disco duros, esta interfaz en 3 veces más rápida que la SATA, en el año 2019 empezaremos a ver placa con el conector PCIE 4.0, para los disco duros SSD NVMe, ademas de ser más rápidos, son más pequeños y más fáciles de instalar, pudiendo ponerlos en una placa base con un tornillo, ademas nos quitamos del medio de un plumazo, tanto el cable SATA, como el cable de alimentación, soportando velocidades de 25 GB por segundo.

-Interfaces de discos duros externos:
-Disco externo M.2:
Obtenemos un rendimiento superior mediante el uso de una unidad de disco SSD M.2, en lugar de una unidad convencional de disco, y aproveche al máximo el potencial de un sistema informático USB 3.0.
CAJA EXT. SSD COOLBOX MINICHASE M.2 USB3.0 NEGRA | Quonty.com | COO-MCAM2

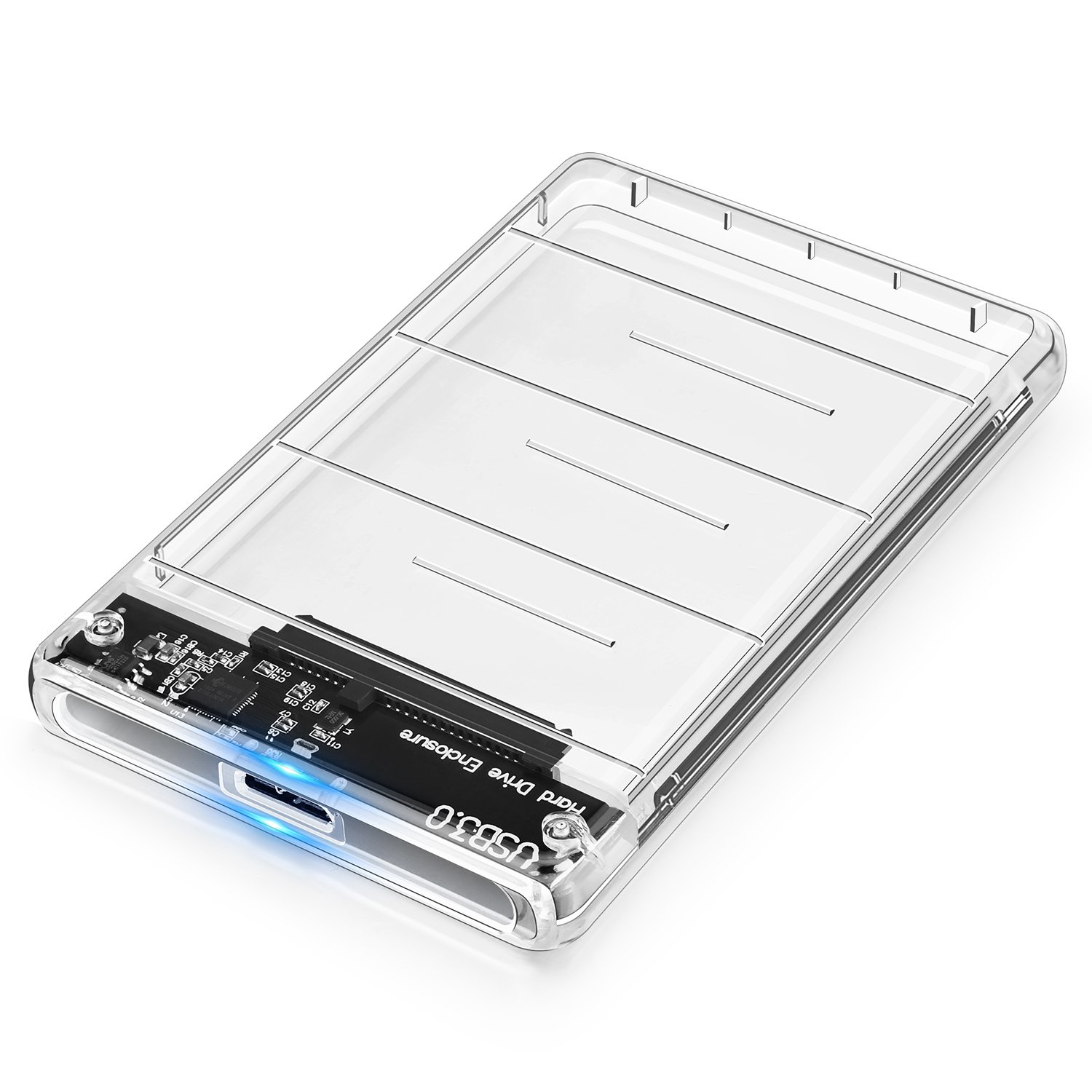

-Disco externo tradicional:
Es una carcasa  adaptada para discos duros SATA de 2,5 pulgadas los cuales se conectan al ordenador por medio de un cable USB 3.0, normalmente , este es el tipo de carcasas que se utilizan día a día, ya que son muy enconómicas.

-Disco duro multimedia:
Podemos conectarle un disco SATA,y este  usarlo como un reproductor multimedia conectado a un monitor.
